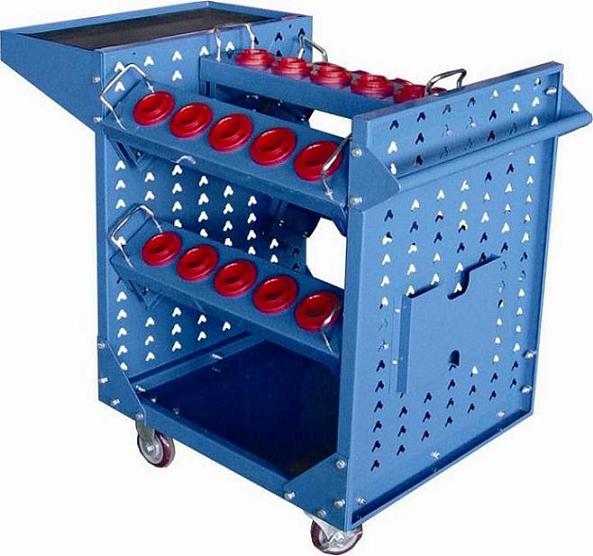

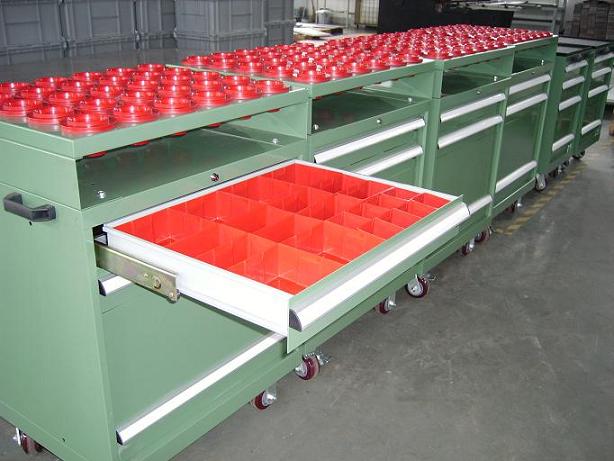

刀具车
刀具车是刀具系列产品之一,主要具有以下特点:
1. 采用挂片结构,可配合ISO系列、 HSK系列标准刀座使用;
2. 人字孔结构,可通过挂片调整刀座为0、15、30度;
3. 全螺纹结构,安装方便;
4. 配有两定两活刹聚氨脂脚轮,推动轻盈;
5. 并配有文件夹、置物台等,方便操作。序号
规格(D*W*H)
配 置
刀座
刀座数量
刀柄型号
存刀数量
ACTM-00
1060*600*880
/
/
/
/
ACTM-ISO30
1060*600*880
ACTS-ISO30
5
ISO30
25
ACTM-ISO40
1060*600*880
ACTS-ISO40
5
ISO40
25
ACTM-ISO50
1060*600*880
ACTM-ISO50
5
ISO50
20
ACTM-HSK40
1060*600*880
ACTM-HSK40
5
HSK40
35
ACTM-HSK63
1060*600*880
ACTM-HSK63
5
HSK63
25
ACTM-HSK80
1060*600*880
ACTM-HSK80
5
HSK80
20
ACTM-HSK100
1060*600*880
ACTM-HSK100
5
HSK100
20

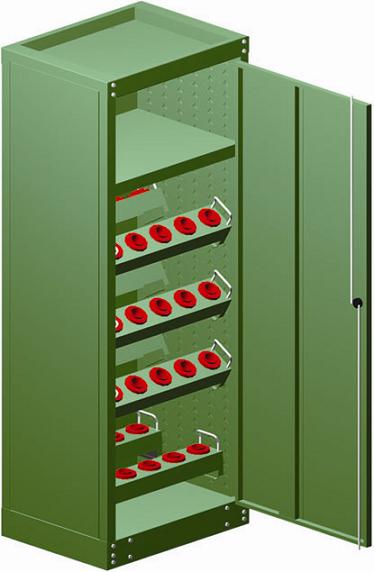

刀具柜
刀具柜是刀具系列产品之一,主要具有以下特点:
1. 采用挂片结构,可配合ISO系列、 HSK系列标准刀座使用;
2. 人字孔结构,可通过挂片调整刀座为0、15、30度;
3. 全螺纹结构,安装方便;
4. 可配置物板,方便存储其他物品;
5. 全封闭结构,防尘防盗,适于刀库使用。序号
规格(D*W*H)
配 置
刀座
刀座数量
刀柄型号
存刀数量
ACTG-00A
700*520*1800
/
/
/
/
ACTG-00C
845*520*1800
/
/
/
/
ACTG-ISO30A
700*520*1800
ACTS-ISO30
6
ISO30
30
ACTG-ISO40A
700*520*1800
ACTS-ISO40
6
ISO40
30
ACTG-ISO50A
700*520*1800
ACTS-ISO50
6
ISO50
24
ACTG-HSK40A
700*520*1800
ACTS-HSK40
6
HSK40
42
ACTG-HSK63A
700*520*1800
ACTS-HSK63
6
HSK63
30
ACTG-HSK80A
700*520*1800
ACTS-HSK80
6
HSK80
24
ACTG-HSK100A
700*520*1800
ACTS-HSK100
6
HSK100
24

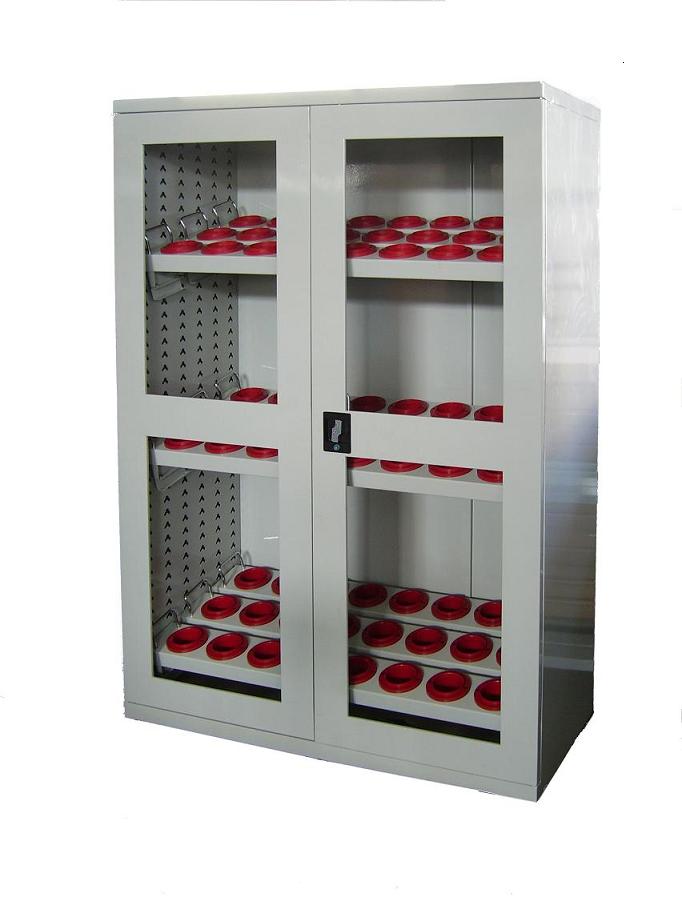

组合式刀具柜
刀具柜还可设计成左边隔板结构,右边安装刀具座的组合式刀具柜。除具有刀具柜的特点外,还可按照客户的需求在左边隔板结构中放置各种物品物料,适合于各种行业。(T33)组合式刀具柜型号与规格表如下:
序号
规格(D*W*H)
配 置
刀座
刀座数量
刀柄型号
存刀数量
ACTG-00B
1130*520*1800
/
/
/
/
ACTG-ISO30B
1130*520*1800
ACTS-ISO30
6
ISO30
30
ACTG-ISO40B
1130*520*1800
ACTS-ISO40
6
ISO40
30
ACTG-ISO50B
1130*520*1800
ACTS-ISO50
6
ISO50
24
ACTG-HSK40B
1130*520*1800
ACTS-HSK40
6
HSK40
42
ACTG-HSK63B
1130*520*1800
ACTS-HSK63
6
HSK63
30
ACTG-HSK80B
1130*520*1800
ACTS-HSK80
6
HSK80
24
ACTG-HSK100B
1130*520*1800
ACTS-HSK100
6
HSK100
24

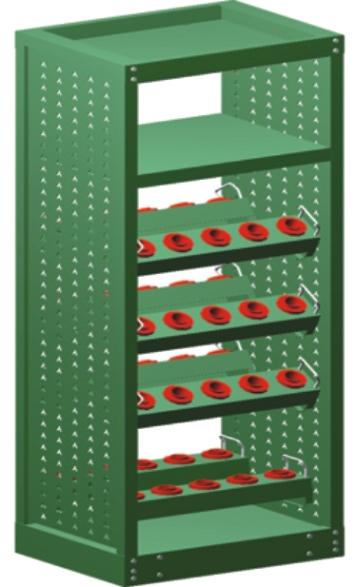

刀具架
刀具架是刀具系列产品之一,主要具有以下特点:
1. 采用挂片结构,可配合ISO系列、 HSK系列标准刀座使用;
2. 人字孔结构,可通过挂片调整刀座为0、15、30度;
3. 全螺纹结构,安装方便;
4. 可配置物板,方便存储其他物品;
刀具架型号与规格表如下:序号
规格(D*W*H)
配 置
刀座
刀座数量
刀柄型号
存刀数量
ACTR-00A
700*520*1800
/
/
/
/
ACTR-ISO30A
700*520*1800
ACTS-ISO30
6
ISO30
30
ACTR-ISO40A
700*520*1800
ACTS-ISO40
6
ISO40
30
ACTR-ISO50A
700*520*1800
ACTS-ISO50
6
ISO50
24
ACTR-HSK40A
700*520*1800
ACTS-HSK40
6
HSK40
42
ACTR-HSK63A
700*520*1800
ACTS-HSK63
6
HSK63
30
ACTR-HSK80A
700*520*1800
ACTS-HSK80
6
HSK80
24
ACTR-HSK100A
700*520*1800
ACTS-HSK100
6
HSK100
24

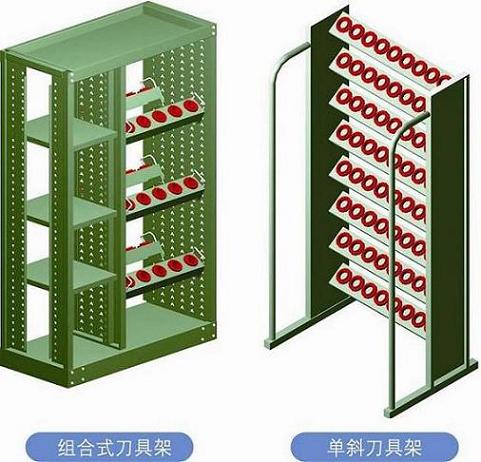

单斜刀具架
单斜刀具架是一种简易型存放刀具的工位器具,可用于刀具库和CNC数控加工中心存储刀具,方便刀具的调用,适用于各类机械加工工厂,单斜刀具架种类多、规格齐全,可根据客户需求加装插杆式脚轮。
刀具架型号与规格表如下:规 格(D*W*H)
890*580*1300
890*580*1750
670*530*1100
ACTC-ISO30
每层存刀
8
8
6
总存刀量
48
64
30
层数
6
8
5
ACTC-ISO40
每层存刀
8
8
6
总存刀量
48
64
30
层数
6
8
5
ACTC-ISO50
每层存刀
7
7
4
总存刀量
42
56
20
层数
6
8
5
ACTC-ISO60
每层存刀
5
5
3
总存刀量
30
40
15
层数
6
8
8
ACTC-HSK40
每层存刀
8
8
7
总存刀量
48
64
35
层数
6
8
5
ACTC-HSK63
每层存刀
8
8
6
总存刀量
48
64
30
层数
6
8
5
ACTC-HSK80
每层存刀
7
7
5
总存刀量
42
56
25
层数
6
8
5
ACTC-HSK100
每层存刀
6
6
4
总存刀量
36
48
20
层数
产品配套的刀套系列
刀具系列配套产品有:刀具座、刀盘、规格齐全,并可满足各种常用刀具的存放、流通。

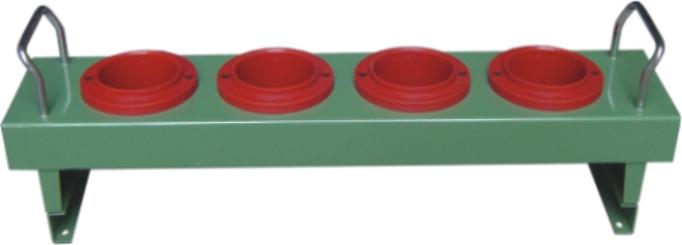

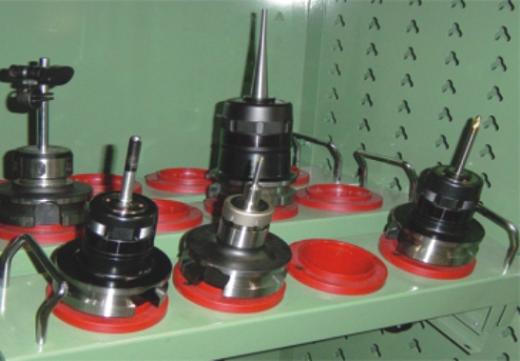

刀具座

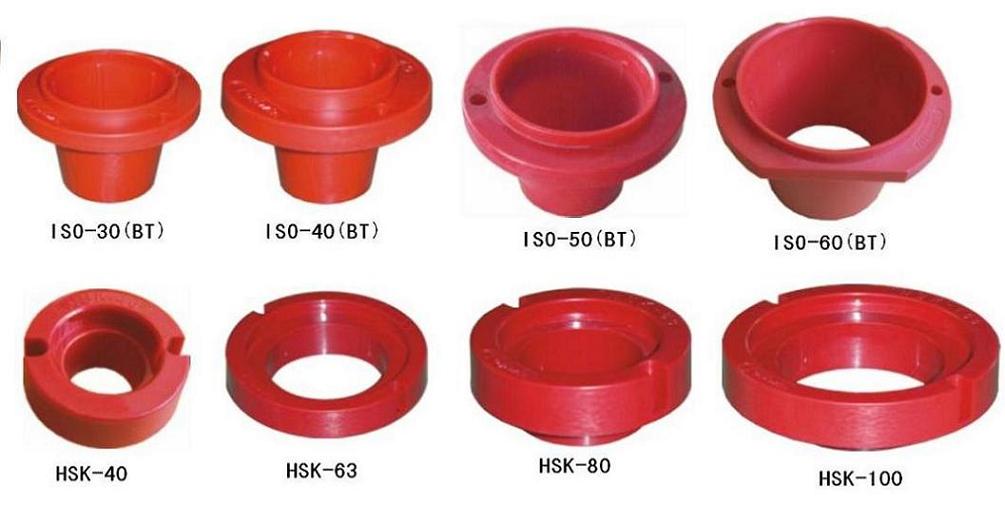

刀具座是刀具储运系列产品的基本产品,配合挂片,可与刀具车、刀具架和刀具柜配合使用,方便成组刀具的运输和存储。powerway刀具储运产品可存放ISO系列(7/24锥度)、HSK系列(1/10锥度)刀具。配置在刀具座上的刀具套的材质为ABS,强度高、耐油对刀具无损伤。可配合36u和45u的抽屉使用。序号
规格(D*W*H)
配 置
刀具座垫脚
挂片
刀套
存刀数量
ACTS-ISO30
600*130*125
有
无
ISO30
5
ACTS-ISO40
600*130*125
有
无
ISO40
5
ACTS-ISO50
600*130*125
有
无
ISO50
4
ACTS-HSK40
600*130*98
无
无
HSK40
7
ACTS-HSK63
600*130*98
无
无
HSK63
5
ACTS-HSK80
600*130*98
无
无
HSK80
4
ACTS-HSK100
600*130*98
无
无
HSK100
4
刀盘
刀盘是刀具系列产品之一,主要具有以下特点:
1. 刀盘去掉垫脚可安装在标准刀具车上;
2. 方便搬运;
3. 可做成标准工具柜尺寸,安装在工具柜顶部;
4. 非标规格,可定制。序号
规格(D*W*H)
配 置
刀具座垫脚
挂片
刀套
存刀数量
ACTP-B-ISO30
612*600*130
有
无
ISO30
25
ACTP-B-ISO40
612*600*130
有
无
ISO40
25
ACTP-B-ISO50
612*600*130
有
无
ISO50
16
ACTP-B-HSK40
612*600*130
有
无
HSK40
35
ACTP-B-HSK63
612*600*130
有
无
HSK63
25
ACTP-B-HSK80
612*600*130
有
无
HSK80
25
ACTP-B-HSK100
612*600*130
有
无
HSK100
16
